W84-C2M2B黑燈工廠智能生產線

一．系統簡介

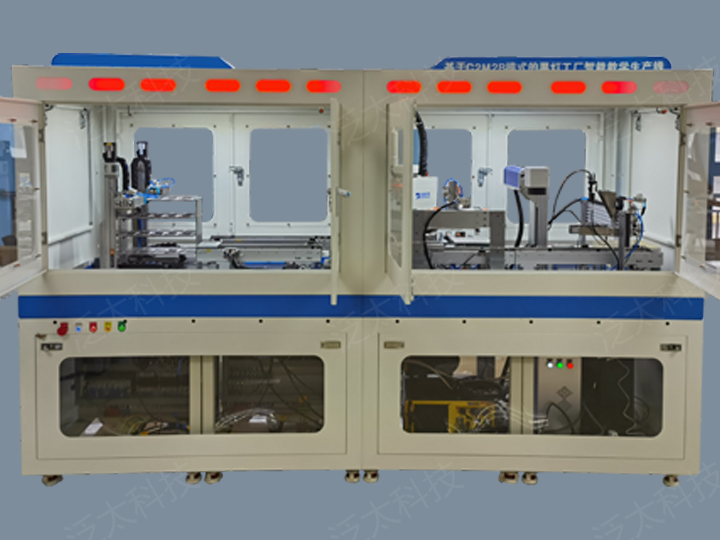

        C2M2B黑燈工廠智能生產線（SeaIOT-EA-DF04-01），是一款以AI、工業互聯網和電氣自動化為核心技術的全流程無人值守、甚至無需照明的訂單式名片夾裝配產線。將工廠產線簡化搬進課堂，讓學生在課堂上就能學習智能產線的各項技術，與工廠無縫銜接，縮短學生與行業的距離。

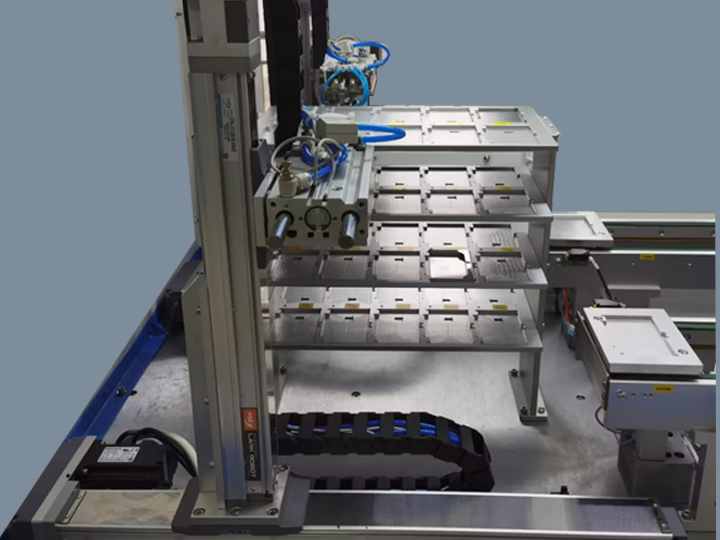

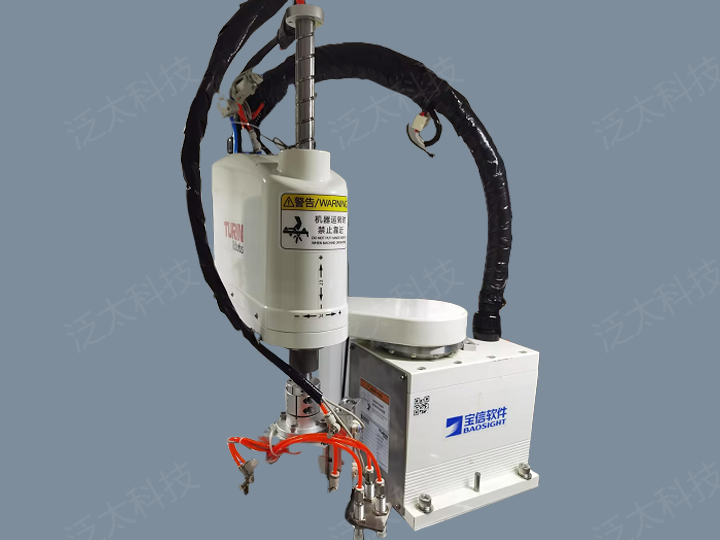

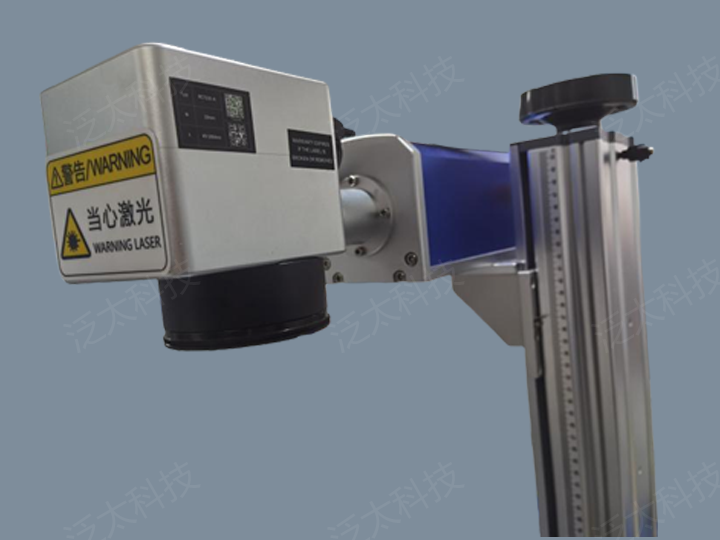

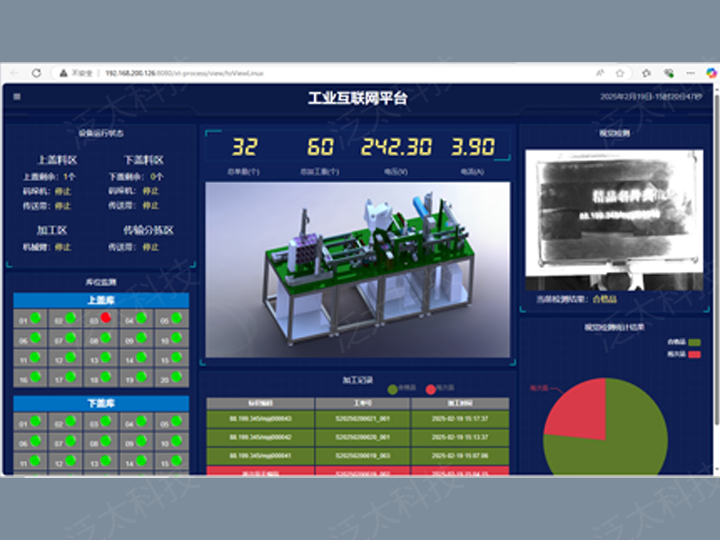

        產線由原料碼垛、移載輸送、機器人裝配、雕刻檢測共4個工位、以及安全操作罩殼拼裝組合形成，結合邊緣服務器、工業互聯網融合平臺，通過工業網絡通信技術，用戶直接使用微信小程序或移動端APP下單觸發生產，實現名片夾上下蓋的自動取料、移載輸送、機器人自動取針、裝針、頂針、合蓋、壓緊、中英文字符激光雕刻、名片夾表面劃痕瑕疵檢測、合格品及殘次品自動分揀等功能，平臺能夠實時展示原材料庫存狀態、設備運行狀態、當前及歷史工單情況、視覺采集圖片與檢測結果、產線能量消耗等信息。
        課程方面，提供了豐富的實驗資源和應用開發案例，支持職業技能大賽，具有協同分組實驗實訓、科研開發及應用創新的能力。



二、課程資源

1. 支持《PLC采集控制系統》布線實訓和控制系統編程開發的課程

名稱	內容	課時（45分鐘）
（1） 報警燈控制	包含PLC和組態顯示屏兩部分	1-2
（2） 操作按鈕的控制實驗	包含PLC和組態顯示屏兩部分	1-2
（3） 氣動設備壓力檢測實驗	包含PLC和組態顯示屏兩部分	1-2
（4） 輸送帶電機啟停控制實驗	包含PLC和組態顯示屏兩部分	1-2
（5） 料庫碼垛機控制實驗	包含PLC和組態顯示屏兩部分	1-2

2. 支持《工業現場總線與通信》課程實驗

名稱	內容	課時（45分鐘）
（1） RS485總線電表電量參數采集實驗		1-2
（2） 基于ModbusTCP的設備通信實驗		1-2
（3） 網絡互聯集成與實施		1

3. 支持《邊緣網關采集與數據上云》的課程

序號	名稱	內容	課時
1．	搭建NodeJS開發環境搭建	原理、步驟、系統測試	2
2．	Node-Red部署	原理、步驟、系統測試	2
3．	Node-red節點開發	原理、步驟、系統測試	2
4．	低代碼開發平臺實現串口通信	原理、步驟、系統測試	1
5．	低代碼開發平臺實現TCP通信	原理、步驟、系統測試	1
6．	低代碼開發平臺實現UDP通信	原理、步驟、系統測試	1
7．	低代碼開發平臺實現MQTT通信	原理、步驟、系統測試	2
8．	低代碼開發平臺實現可視化看板	原理、步驟、系統測試	2


4. 支持《機器視覺檢測應用開發》

序號	名稱	內容	課時
1．	機器視覺環境搭建	機器視覺庫的安裝	2
2．	機器視覺形狀檢測	原理、步驟、測試	2
3．	機器視覺顏色檢測	原理、步驟、測試	2
4．	深度學習框架搭建	樣本集的采樣、標注	4
5．	深度框架的金屬表面瑕疵檢測	訓練、推理	4


5. 支持《工業互聯網平臺運維》

序號	名稱	內容	課時
1．	Docker架構及原理說明		1
2．	Docker安裝		2
3．	Portainer安裝		2
4．	平臺容器鏡像制作	以數據庫為例制作容器鏡像	2
5．	平臺容器部署及測試		2

6. 支持《工業互聯網平臺應用開發》應用開發的課程

序號	名稱	內容	課時
1．	平臺應用系統創建	SpringMVC+Mybatis框架	2
2．	平臺用戶登錄系統		2
3．	工廠訂單及工單查詢系統		2
4．	工件信息統計圖展示系統		2
5．	終端設備實時監測系統		2


7. 支持《工業APP應用技術》應用開發的課程

序號	名稱	內容	課時
1．	Android移動端開發環境搭建		2
2．	鴻蒙移動端開發環境搭建		2
3．	微信小程序開發環境搭建		2
4．	工業APP界面應開發		2
5．	柔性定制名片夾應用開發	基于http協議和接口，Android鴻蒙、微信小程序三個移動平臺開發	6
6．	產線設備運行狀態接收與顯示	基于Adnroid鴻蒙、微信小程序三個移動平臺開發	6
7．	產線視覺檢測數據采集與顯示	基于Adnroid鴻蒙、微信小程序三個移動平臺開發	2
8．	信息管理系統應用實訓	功能概述、系統組成、流程處理、原理分析、系統測試	6

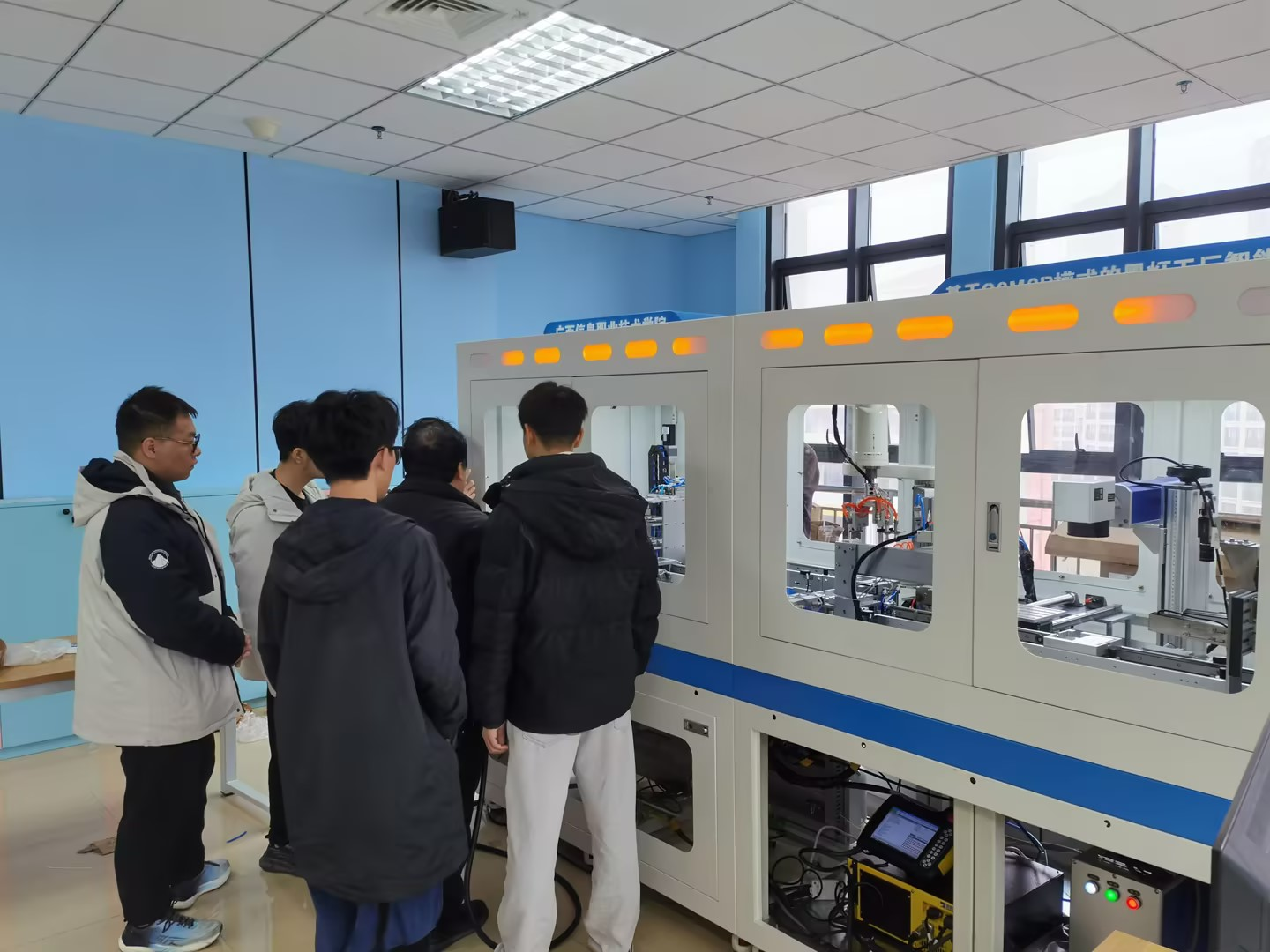

三、案例實景

重要說明：以上網載信息僅供參考，具體驗收標準請以合同約定為準。如需了解該款設備的更多信息，可與我們聯系。
